首页    停车场系统    道闸

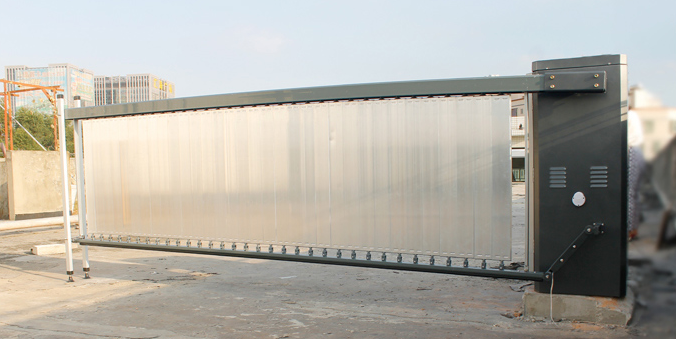

广告道闸机    YKT-P22



    产品概述:



    我公司生产的广告道闸版面采用百叶窗式翻转叶片设计,全铝合金版面,不仅外观时尚广告版面超大,操作也方便简单,广告叶片伴随道闸升降而自动翻转,非常引人瞩目,广告道闸上有LED灯照明,夜间效果更加显著,实为广告媒体商家定点投放广告的首选之地!





    功能介绍:



    1、  过热保护功能:设计有50℃自动启动散热风扇;

     2、  0温控功能:温度达到0℃以下每隔一分钟定时自动翻转一下叶片,以防冰冻。

     3、  LED定时照明:广告灯箱和杆子上装配有LED灯带,可定时控制LED灯晚间亮灯时间,达到白天关灯夜间开灯节能省电的作用。

     4、  防风功能:风力传感器级数可调,在有大风天气时候叶片自动打开,以免损伤道闸(风力传感器为选配件)

     5、  断电自动打开叶片:本机设计有后备电池,如果停电则翻转叶片自动打开,以方便操作员将道闸快速抬升起来。

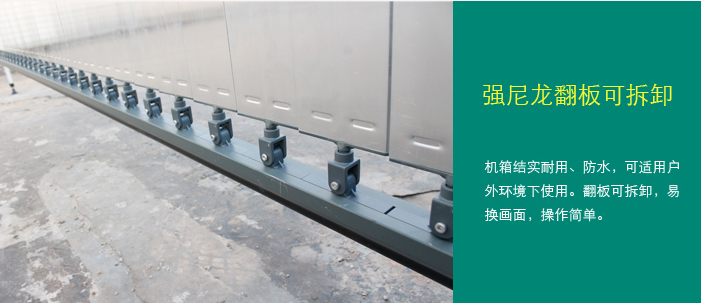

    6、  外形简洁大方,拥有最好视角的广告灯箱与翻板广告位,翻板可拆卸,易换画面,操作简单。

    7、  本系统可选软胶管防砸,以及空气压力波等其他保护性设备防砸,从而使系统有防砸车砸人等功能。

    8、  多种控制方式,可供用户选择,既可用外接有线也可用远距离遥控对道闸升、降、停、防风等的控制。

    9、  与选配的车辆检测器使用,可使其具“有车过后自动落杆”和“落杆有车自动抬杆”等功能,从而可使闸机具有自动关闸和完善的防

           砸车功能。

    10、系统对外采用标准的电气接口,可方便的与其它停车收费系统相连动。



    控制板按键设置:



    (开)按键: +数值加   (关)按键: - 数值减   ( 设置)按键:存储设置和进入下一项

    (注意:通电设置时小心不要碰到控制板右下角白线框内元器件,有220V 高压)

    在通电状态下按设置键约3秒,进入设置状态。

    (1)时间设置

    先小时,按开关两个按键加减到正确时间后按设置健存储小时后进入分钟设置。

    分钟,按开关两个按键加减到正确时间后按设置键存储分钟后进入开灯时间设置。

    (2)手动开灯开关设置(P1)

    ON为开启,OFF为关闭(注:设置此功能后定时开启功能关闭)

    (3)自动开灯时间设置(P2)

     ON为开灯时间,设置灯带开灯时间,设置方法同上。(初始设置值为17:30)

    OFF为关灯灯时间,设置灯带关灯时间,设置方法同上。(初始设置值为9:00)

    (4)风速设置(P3)

    设定多大风速自动打开广告翻板(10个等级)。数值减小,自动打开翻板所需风力减小。数值加大,自动打开翻板所需风力加大。

    设置完后,按设置键确认后,就进入道闸正常工作状态。



    控制板拨码开关设置:



    屏蔽直流电机设置1

    如道闸的广告翻板因为故障无法正常工作,可以暂时手动把翻板打开(一定要首先手工摇开翻板),然后拨码开关(SW DIP3)的1位拨到右边

    (ON)(数码管显示EE),这时直流电机不工作,翻板不动作,广告道闸可以象普通道闸一样工作。待故障排除后,将(SW DIP3)的1位拨回左

    边(数码管显示显示时间),广告道闸翻板正常动作。

    屏蔽风速功能设置2

    如道闸的风速传感器因为故障无法正常工作时,可临时关闭此功能,拨码开关(SW DIP3)的2位拨到右边(ON),这时风速功能不工作,翻板不

    动作。待故障排除后,将(SW DIP3)的2位拨回左边,广告道闸风速功能正常动作。

    屏蔽温度功能设置3

    如不需要道闸的温度功能时翻板动作功能时,可临时关闭此功能,拨码开关(SW DIP3)的3位拨到右边(ON),这时温度功能不工作,翻板不动

    作。要打开时,将(SW DIP3)的3位拨回左边,广告道闸温度功能正常打开。注:0度功能下打开时,当温度传感器检测到温度到0度以下时,翻

    板每分钟动作一次。





    控制板指示灯说明:



    主板安装在道闸上后,需要通电功能测试,如有故障,可以根据相关的指示灯排查。

    1、OP 开闸过程灯,开闸过程开闸继电器信号灯亮

    2、CL 关闸过程灯,关闸过程关闸继电器信号灯亮

    3、DOWN 翻板关灯,关闭信号灯亮

    4、UP 翻板开灯,信号灯亮

    5、OFF 翻板关闭限位灯,翻板关闭到限位时(OFF),信号灯亮

    6、ON 翻板打开限位灯,翻板打开到限位时(ON),信号灯亮

    7、OPEN开闸信号灯,遥控手柄或线控按钮盒按开闸键灯亮

    8、STOP停闸信号灯,遥控手柄或线控按钮盒按停闸键灯亮

    9、CLOSE 关闸信号灯,遥控手柄或线控按钮盒按关闸键灯亮

    10、FZ 压力波灯,压力波在落杆时检测到碰上障碍,信号灯亮

    11、DG 车辆检测器灯,车辆检测器检测到杆下有车,信号灯亮

    12、UP.LI 开闸限位灯,开闸等杆抬到开闸限位时(UP.LI),信号灯亮

    13、DO.LI 关闸限位灯,关闸等杆关到关闸限位时(DO.LI),信号灯亮

    14、电源 5V电压工作灯,控制板5V供电正常时灯亮

    15、ZERO 检测外部供电工作灯,开关电源供电正常时灯亮





    安装注意事项:

    1、本产品为高档产品,故在安装时需要做一130MM左右高的水泥台面,以防止雨水渗透以及车辆碰撞;故广告道闸出厂时尾端支撑杆是高于主机箱130MM左右的,做好水泥台面将主机箱固定好并保持杆子是处于水平状态后广告道闸方能正常工作,(假如杆子没放平主机箱内的主电机的关限位没起作用故不能进行下一步抬杆动作);

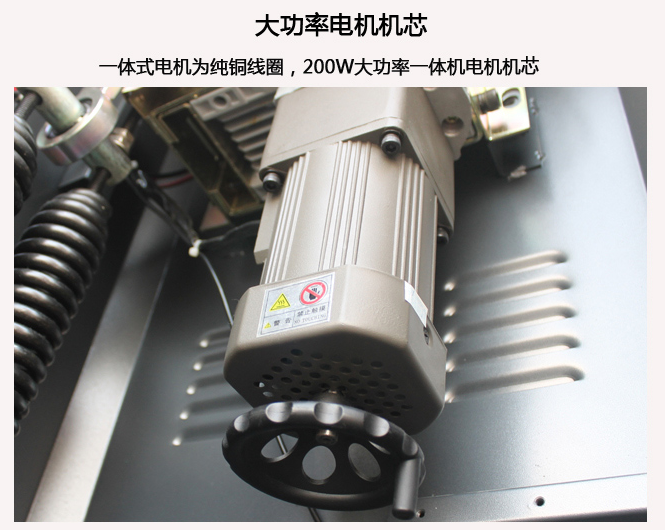

    2、主机箱安装于台面后,用手摇动电机手柄将杆子夹头摇至水平位置(如果感觉吃力可将连接弹簧的双头调节杆拧松)以方便上杆子;杆子放到夹头当中后要先将控制线顺利穿过杆子的眼孔后再紧固三颗螺丝,杆子上好后将杆子摇升至竖直状态后,就可以比较轻松的将双头调节杆拧紧直至弹簧绷紧即可。

    3、杆子下部的连接杆出厂时已经调试好,连接杆上面的所有坚固螺钉都不要再去动它,以免造成尺寸变化而导致叶片损坏不能正常工作,如下图:

    4、叶片电机上面的开关限位板,是微调叶片的打开角度和关闭角度的,正常情况下千万不要去动它(出厂时已经调好且两颗永磁铁是用胶粘牢固了的)。



    技术参数:



    标准杆长 3.5米(特殊长度可定制)

    工作电压 220V+10%/50HZ

    电机功率 150W

    散热电机启动温度 50℃

    低温叶片翻转温度 0℃

    风力传感级数 10级可调(非标配)

    使用环境温度 -25℃~60℃

    相对湿度 ≤95%

    LED灯带功率 25W

    抬杆时间 一般为5秒

    上横梁中心高度 1050mm

    遥控距离 ≤30m

    输入接口 +12V电平信号或大于100ms的脉冲信号;驱动电流小于10mA

    机箱外观尺寸:570×365×1170mm

    翻板画面尺寸:3000mm*800mm

    机箱画面尺寸:1050mm*360mm
