采用485通讯的注意事项
发布日期:2014-08-22 00:00:00     已有 1664 阅读过本文

通讯接口最初是用模拟信号输出的,后来改用RS232的接口,但是这样的接口只能实现点对点的通信,而不能实现联网的功能,后来就出现了485来解决这些问题。而停车场收费管理系统也是采用RS485组网方式来完成,在实现联网功能情况下还需要注意哪些问题,下面将详细介绍下。
1.485+485-接线时一定要互为双绞,采用五类八芯屏蔽双绞线。
2.对于联网控制器达到20-30台以上时,建议采用多口485HUB,总线长度建议控制在600米以内。
3.如果通信过程中不稳定,可以考虑在*一块模版的485+和485-之间并接一个120终端电阻,或将CND点全部联接。

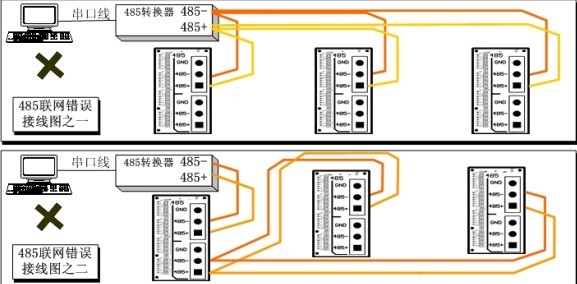

4.485的联网不允许出现任何全部或局部星形方式,(如以下两图为错误接线,在工程中严禁使用)。




1.虽然控制器具备良好的防静电、防雷击、防漏电设计,但务必保证交流电地线和控制器机箱良好连接,且真实接地。
2.读卡器、按钮的安装高度是距地面1.45米,可以根据实际需要进行适当调整。
3.如果无需在线了解们的开关状态,无需门长时间未关闭报警和非法闯入报警功能时,门磁线可以不接。
4.建议不要经常带电拔插接线端子,务必拔下接线端子,再进行相应的焊接工作。
5.请勿擅自拆卸或者更换控制器的芯片,非专业的操作会导致控制器损毁,不建议擅自对接其他附加设备。
6.所有非常规的操作,请务必先与工程师沟通,不要将控制器和其他大电流设备接在同一供电插座上。
7.接线端子注意规范接线,不要裸露金属部分过长,以免引起短路和通讯故障。
8.小区停车场管理系统控制器建议安装在弱电井等便于维护的地点。
