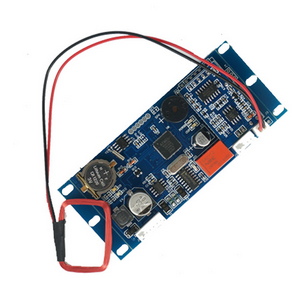

485/TCP-ID联网模块
YKT-504

    主要性能

        支持时段功能、支持远程开门、支持门常开/常闭/在线功能、支持卡或密码功能、支持首卡开门、支持多卡开门、支持控制器定时任务功能、支持时实监控功能。

    端口说明

    J1角

    引脚

    丝印

    相对颜色

    功能说明

    1

    12V

    红色

    DC12V电源输入

    2

    GND

    黑色

    电源地

    3

    OPEN

    黄色

    开门按钮(低电平有效)

    4

    MC1

    白色

    门状态检测(门磁)

    5

    485A

    绿色

    485通讯信号A

    5

    485B

    蓝色

    485通讯信号B

    J2角

    引脚

    丝印

    相对颜色

    功能说明

    1

    NC

    红色

    继电器常闭端

    2

    NC

    黑色

    继电器常闭端

    3

    COM

    黄色

    继电器公共端

    4

    NO

    白色

    继电器常开端

    J3角

    引脚

    丝印

    相对颜色

    功能说明

    1

    T1

    红色

    天线1输出

    2

    GND

    黑色

    天线地

    3

    T2

    黄色

    天线2输出

    4

    RFIN

    白色

    天线信号输入

    J4角

    引脚

    丝印

    相对颜色

    功能说明

    1

    GND

    黑色

    电源地

    2

    DATA0

    绿色

    数据0输入

    3

    DATA1

    白色

    数据1输入


    工作电压

    12VDC

    工作电流

    150mA

    环境温度

    工作:045℃ / 存储:-1055

    相对湿度

    工作:40%RH90%RH / 存储:20% RH90% RH

    内置读卡器

    ID型:125Kz EM或兼容卡

    读卡距离

    2-5cm

    存储容量

    2万用户,10万脱机刷卡记录

    通讯方式

    485TCP通讯,485支持255X NN为串口的数量)台机联网,TCP联网无限制

    可外接读卡器个数

    1个,产品本身自带一个感应线圈

    外型尺寸

    42*100mm
