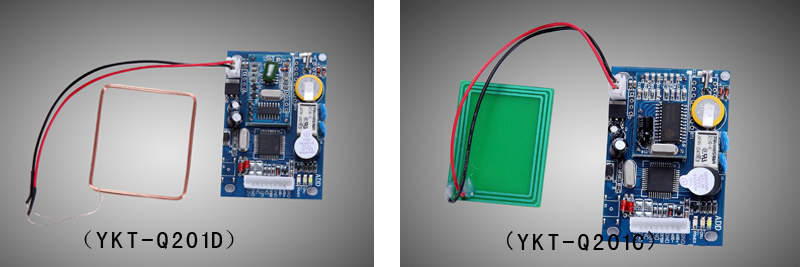

门禁嵌入式主板
YKT-L70

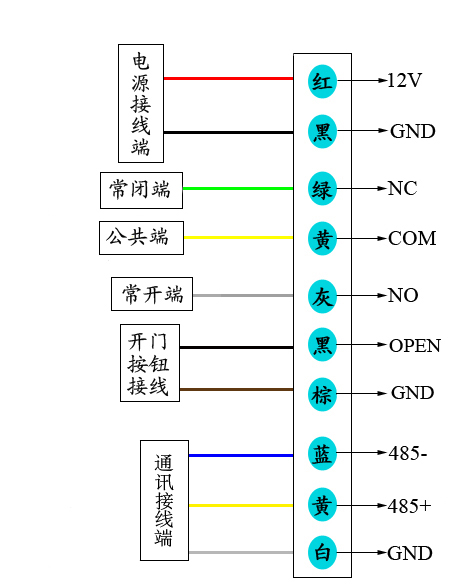

    接线示意图

    1、设备电源、控制接线图示说明



    施工注意事项以及故障排除方法

    1、485的布线规则

    (1)采用屏蔽双绞线,线径1.0以上,屏蔽线*接地。

    (2)如果是多台一体机连接485转换器,一定要采用总线结构,坚决杜绝星型连接和分叉连接

    (3)设备供电的交流电及机箱一定要真实接地,可防静电干扰。

    (4)避免与强电走在一起,以免强电对其干扰。

    (5)485到一体机的距离限制在400米之内。



    2、锁的布线规则

    锁与门禁电源连接的两根电源线采用截面积1.0以上的屏蔽线,锁与一体机的距离限制在80M之内。线材损耗不能过大,否则锁最终的电压达不到11V以上,会导致锁无法上锁的情况。

    3、读卡器开门按钮的布线规则

    读卡器与一体机的连接线,采用超五类的屏蔽双绞线,距离限制在80M之内。开门按钮采用1.0线径,距离在80M以内。


    系统常见问题与及处理方法故障现象

    1:门禁设备连接好以后,用软件测试不能与电脑通讯。

    ☞ 一体机与485转换器之间的接线不正确,检查一下一体机的RS485+与RS485-是否与485转换器的RS485+与RS485-一一对接,必要时对调一下两条通讯线来检测。USB转串口的请检查USB转换器。

    ☞ 一体机与485转换器的距离超过了有效长度,通常资料上显示的距离能达到1200M纯属为理论的通讯距离,用户要把通讯距离控制在400M之内才能确保设备正常的通讯。

    ☞ 计算机的串口是否正常,有无正常联接或者是被其他程序占用,排除这些原因后再测试。

    ☞ 进入机器硬件编辑状态,查看一下机器里面设置的产品序列号与用户在软件设置的产品序列号是否一致。

    ☞ 线路干扰,不能正常通讯,请把一体机拆下来,取一条短线,在电脑旁边进行通讯检测,来排除线路问题。

    2:将有效卡在外接读卡器上刷卡,蜂鸣器有响,门不开,通讯正常(读卡器的通信协议一定为WG26信号)

    ☞ 读卡器跟一体机之间的连线不正确,拿一张卡在外接读头上面刷,看其在一体机上面显示的卡号是否与本卡在一体机上面刷显示的卡号一致。如果有不同,请把外接读头的D0/D1线进行反接操作。

    ☞ 读卡器与一体机之间连线超过了80M 线路严重干扰,读卡器数据无法传至控制器,远距离读卡器更要考虑线路干扰。

    3:一体机使用一直正常,某一天突然发现所有的有效卡均不能开门(变为无效卡)

    ☞ 检查一下,机器上面的显示的时间是否与现实的时间一致,机器的时间不对导致卡变为无效卡,在确保电脑时间正确的情况下,在软件里,进行同步时间操作,如同步时间后,机器显示的时间依然为错误的,请与厂家技术员联系。

    ☞ 操作人员将一体机进行初始化操作。

    4:将有效卡在一体机上面刷,一体机显示正常,蜂鸣器有响,但门锁未打开

    ☞ 把一体机的电源线拔了,直接短路门禁电源的开锁信号线(PUSH与GND),检测一下是否能开门,如能正常开门,说明锁与门禁专用电源无异常。如不能正常开门,请更换门禁电源或者锁,或者检测一下锁的安装是否有偏差。

    ☞ 在检查锁与门禁电源都无异常的情况下,请检查一下一体机与门禁电源的接线是否正确,在接线无误的情况,门还是无法开门,请与厂家技术员联系。

    5:门一直处于常开状态或者开闭间隔交换状态

    ☞ 开门按钮的两根线短路了。

    ☞ 电源的开门信号线短路(PUSH与GND短路)。

    ☞ 一体机的常开脚与公共脚短路(COM与NO短路)。

    6:插上电,机器会“嘀嘀”鸣叫

    ☞ 电源功率不够,致使一体机无法正常启动,请更换大点的电源

    ☞ 在确保门禁电源的供电正常的情况下,机器还一直鸣叫,请与厂家技术员联系。

    设备型号

    YKT-L70

    输入电压

    12V直流(±10%)

    本机耗电

    <100mA

    环境温度

    -40℃至70℃

    刷卡类型

    ID(EM卡),IC(M1卡)

    感应距离

    3-15CM(视卡而定)

    控制门数

    1个

    注册权限

    2000张

    数据容量

    10万

    设备尺寸

    46*69mm

    通讯方式

    RS485

    软件版本

    YKT4.1
